120-мм буксируемый нарезной полуавтоматический казнозарядный миномет 2Б23 "Нона-М1"

Поражаемые цели противника:

  • Живая сила;
  • Огневые средства, расположенные открыто и находящиеся в неперекрытых укрытиях полевого типа, на крутых обратных скатах высот, в глубоких лощинах, в ущельях и лесах;
  • Открыто расположенные бронированные объекты типа БМП, БТР;
  • Мотопехотные подразделения;
  • Разрушения окопов, траншей и легких деревоземельных сооружений;

Из миномета обеспечивается стрельба с позиций, имеющих различный характер грунта в любое время суток и года, предельной температуры от - 50 до + 50°С.

Увеличенная точность стрельбы

  • Внедрение автоматизированных систем управления минометным комплексом с интегрированной в их состав навигационной системой (для обеспечения задач топографической привязки и наведения на цель)
  • Использование средств оптико-электронной разведки и целеуказания
  • Применение управляемых боеприпасов
  • Нарезной ствол

Расширение возможностей боевого применения обеспечивается за счет:

  • Сокращения расхода снарядов и времени выполнения боевых задач при стрельбе с применением управляемых мин типа КМ-8 «Грань-М1»
  • Низкой высоты линии заряжания при казнозарядном способе заряжания миномета 2Б23, это позволяет расчету вести огонь из укрытия, не находясь на линии огня стрелкового оружия (снайперских винтовок, пулеметов)
  • Мобильности и маневренности минометных комплексов за счет увеличения проходимости, запаса хода и применения переменной ширины колесного хода, а также за счет обеспечения возможности их переброски в районы проведения боевых действий военно-транспортной авиацией
  • Интеграции минометных комплексов в единые разведывательно-ударные боевые группировки за счет объединения разнородных систем связи, распределения данных и АСУ (автоматизированных систем управления) разрозненных комплексов в единую телекоммуникационную среду.

Боевая мощь

Могущество 120 мм снаряда с готовыми нарезами сопоставимо с осколочно-фугасным действиям 152-155 мм выстрелов.

Выживаемость

  • Заряжение с казенной части позволяет вести стрельбу из укрытия
  • Автоматическое открывание и закрывание затвора, автоматический перевод ствола для заряжания

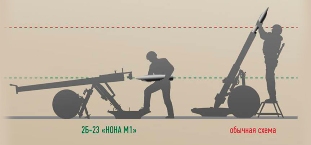

  • Низкая высота линии заряжания в сравнении с другими минометами аналогичного калибра

Маневренность

  • Транспортирование миномета осуществляется путем буксировки за легковым и грузовым транспортом, перевозкой на автомобиле, на ж/д платформе и вертолете МИ-8
    Переменная ширина колеи при буксировке, мм:

    УАЗ-2966 – 1601

    ГАЗ-2330 Тигр – 1840

    ГАЗ-3308 Садко –1750

    УРАЛ-43206 – 1900

    Максимальная скорость буксировки, км/ч:

    По шоссе – 80

    По пересеченной местности – 40

    Клиренс, мм – 340
  • Переброска миномета в труднодоступные места может выполняться в разобранном состоянии силами расчета
  • Сборка миномета – менее 1 минуты
  • Разборка – менее 0,5 минуты

Универсальность

  • Огонь ведется обычными оперенными 120-мм минами и снарядами с готовыми нарезами
  • Могут использоваться мины Российского и зарубежного производства
Применение высокоточных выстрелов типа КМ-8 «Грань-М1»
